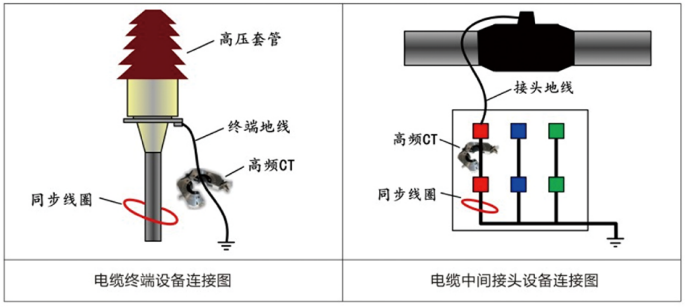

高壓電纜局部放電在線監測系統采用模塊化設計，通過安裝在電纜接頭接地線上的高頻電流傳感器，合電纜本體及接頭處的局部放電脈沖電流信號；通過同軸電纜送至數據采集器，對模擬信號經過放大、濾波、模數轉換、數據庫對比分析后由光纖傳送至遠程后臺。并將這些通過計算獲得的放電信息數據寫入到數據庫中，同時在監測系統的軟件面板上顯示。

系統特點
1、適用于10kV及以上電壓等級電纜局部放電在線監測；
2、系統采用數字濾波、脈沖干擾剔除、設置動態聞值、開相位窗口等綜合抗干擾措施，使測試數據真實可靠；
3、采用開合式鉗形傳感器，結構緊湊,拆卸安裝方便，不需要停電,可以很方便的對重點站、重點設備、異常設備進行長期監測；
4、采用雙端定位測量法，可實現對電纜本體產生的局部放電進行實時定位，理想條件下定位精度可達+/-3米；
5、高精度時間同步，同步精度可達30ns,穩定可靠；
6、采用高性能FPGA處理器,實現100Msps、12Bit分辨率的高速采樣、存儲,每次分析可疊加采樣50個工頻周期以上的數據；
7、基于脈沖電流法（IEC60270標準）的局部放電監測技術，可檢測10pC以上局放信號；
8、系統可以監測電纜的放電幅值、相位、次數等參數，并提供放電趨勢圖、設置報警、進行歷史查詢及打印報表等功能。

技術指標
1、適用范圍：10kV及以上電壓等級電力電纜及中間接頭
2、供電：交流220V，（輸入范圍:100-240VAC）
3、功耗25W/臺
4、通訊模式：光纖總線或3G無線
5、采樣頻率：100M
6、監測通道：1-3通道
7、傳感器工作頻帶：1M-100M
8、定位精度：電纜長度1%或+/-3米
9、環境溫度：-20°C~70°C
10、海拔高度：≤4500m
11、耐雨耐濕：<95%
12、防護等級：IP68
13、靈敏度：5PC（實驗室條件下），20PC（現場條件下）

系統組成
1、傳感器
采用鉗式結構設計，外殼采用鋁合金材料，外表采用氧化絕緣工藝處理,接口是防水接頭。利用羅氏線圈原理，實時感應1M-30MHZ頻帶的信號，實現對電纜局部放電信號的耦合。

2、局部采集器
可以以100M的采樣率，12位分辨率，實現三個通道同步采集高壓電績A、B、C三相傳感器感應到的放電信號,并實時傳送給上位機（工控機）。
3、供電系統
在市電直接供電不方便的地方,通過太陽能電池板給蓄電池充電,通過蓄電池給局放采集器供電。

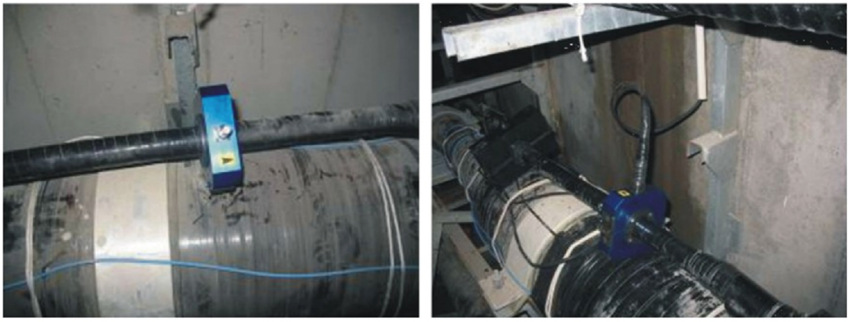

工程案例
